Arbeiten an elektrischen Anlagen erfordern zuverlässige Schutzmaßnahmen. Isolationsmatten nach IEC 61111 dienen als zusätzliche Schutzmaßnahme gegen elektrische Gefährdungen und kommen unter anderem an Schaltanlagen, in Technikräumen und in industriellen Bereichen zum Einsatz. Je nach Anwendungsbereich und erforderlicher Spannungsfestigkeit stehen unterschiedliche Klassen zur Verfügung. Für die sichere Auswahl sind neben der passenden Klasse auch die normgerechten Prüfungen und Einsatzbedingungen entscheidend.
In diesem Leitfaden erfahren Sie:
- was die Norm IEC 61111 regelt,
- welche Spannungsklassen verfügbar sind,
- wie Isolationsmatten gekennzeichnet werden,
- welche Prüfungen durchgeführt werden,
- und worauf Sie bei der Auswahl achten sollten.
Was ist eine Isolationsmatte?
Eine Isolationsmatte ist eine elektrisch isolierende Bodenmatte für Arbeitsbereiche mit elektrischen Anlagen. Sie wird beispielsweise vor Schaltschränken, elektrischen Verteilungen, Generatoren, Transformatoren und anderen elektrischen Betriebsmitteln verlegt. Dort dient sie als isolierende Standfläche und kann dazu beitragen, den Stromfluss über den menschlichen Körper gegen Erde zu begrenzen.
Typische Einsatzbereiche sind:
- Schaltanlagen und Schaltschränke
- Umspannwerke
- Energieversorgungsanlagen
- industrielle Produktionsstätten
- Wartungs- und Technikräume
- elektrische Prüfbereiche
- Generator- und Maschinenräume
Eine Isolationsmatte ersetzt weder persönliche Schutzausrüstung noch andere betriebliche Sicherheitsmaßnahmen. Sie ist vielmehr Bestandteil eines umfassenden Schutzkonzepts für Arbeiten an elektrischen Anlagen.
Was regelt die IEC 61111?
Die IEC 61111 ist eine internationale Norm für elektrisch isolierende Matten, die als Schutzmaßnahme bei Arbeiten an elektrischen Anlagen eingesetzt werden. Die europäische Fassung wird als EN 61111 bezeichnet. In Großbritannien wurde die Norm unter anderem als BS EN 61111 übernommen.
Die Norm legt unter anderem Anforderungen an folgende Eigenschaften fest:
- elektrische Isolierfähigkeit
- Zuordnung zu Spannungsklassen
- Kennzeichnung
- mechanische Belastbarkeit
- Alterungsbeständigkeit
- Flammwidrigkeit
- Beständigkeit gegenüber bestimmten Umwelteinflüssen
Für deutschsprachige Inhalte sollte daher nicht ausschließlich auf die britische Bezeichnung BS EN 61111 Bezug genommen werden. Für den deutschen Markt sind insbesondere IEC 61111 und die entsprechende europäische bzw. deutsche Normfassung relevant.
Die Norm schafft damit eine Grundlage für die Auswahl geeigneter elektrisch isolierender Matten entsprechend den vorgesehenen Einsatzbedingungen und der erforderlichen Isolierklasse.

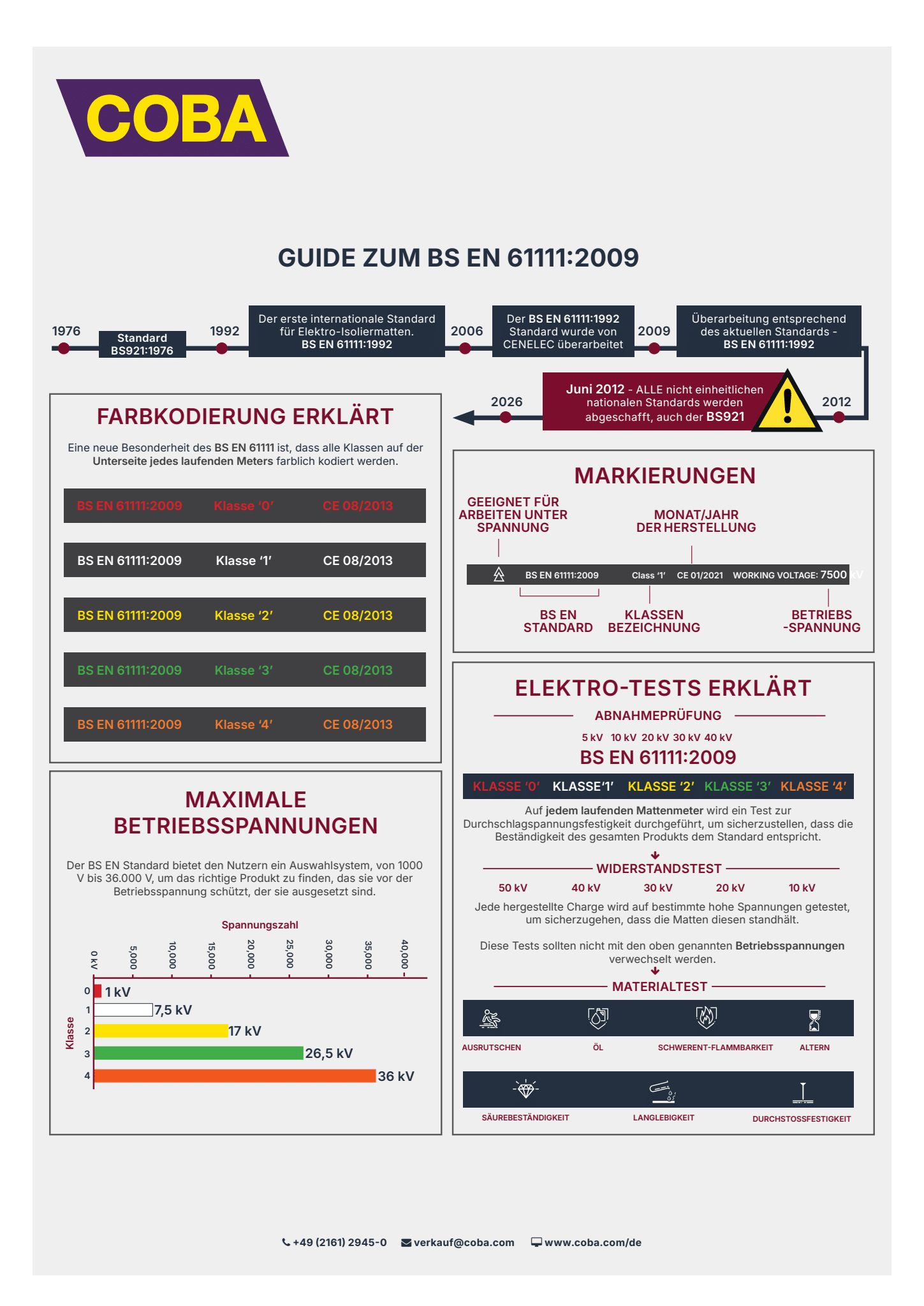

Welche Klassen gibt es nach IEC 61111?
Isolationsmatten nach IEC 61111 werden verschiedenen Klassen entsprechend ihrer zulässigen maximalen Betriebsspannung zugeordnet.
| Klasse | Maximale Betriebsspannung |
| Klasse 0 | 1.000 V |
| Klasse 1 | 7.500 V |
| Klasse 2 | 17.000 V |
| Klasse 3 | 26.500 V |
| Klasse 4 | 36.000 V |
Die Betriebsspannung beschreibt die maximale Spannung, für die eine Isolationsmatte entsprechend ihrer Klasse und den vorgesehenen Einsatzbedingungen ausgelegt ist.
Diese Werte sind nicht mit den Prüfspannungen gleichzusetzen. Prüfspannungen liegen höher und werden im Rahmen festgelegter Prüfverfahren eingesetzt, um die elektrische Isolierfähigkeit und Widerstandsfähigkeit der Matte nachzuweisen.
Wichtig: Die Auswahl der geeigneten Klasse sollte sich immer an der tatsächlichen elektrischen Gefährdung, den Einsatzbedingungen und der betrieblichen Gefährdungsbeurteilung orientieren.
Wie erkennen Sie die richtige Klasse bei Isolationsmatten?
Isolationsmatten nach IEC 61111 müssen eindeutig gekennzeichnet sein. Zu den relevanten Angaben gehören unter anderem:
- die Normbezeichnung
- die Isolierklasse
- die maximale Betriebsspannung
- Monat und Jahr der Herstellung
- die Kennzeichnung für Arbeiten unter Spannung
- die vorgeschriebene Kennzeichnung der jeweiligen Klasse
Die Kennzeichnung erleichtert die eindeutige Zuordnung der Matte zur vorgesehenen Spannungsklasse. Bei der Auswahl sollten Sie darauf achten, dass alle erforderlichen Angaben dauerhaft lesbar sind und sich die Kennzeichnung über die gesamte gelieferte Rollenlänge nachvollziehen lässt.
Für die Auswahl der richtigen Isolationsmatte sind neben der Kennzeichnung auch die tatsächlichen Einsatzbedingungen und die elektrische Gefährdung am Arbeitsplatz zu berücksichtigen.
